캐논 렌즈의 기술들 (4) Floating System, CA, FT-M

5. 플로우팅 시스템 (Floating System)

일반적인 렌즈들은 수차 보정이 가장 효과적일 때 최상의 결과를 제공하도록 설계되었습니다. 이것은보통 가장 흔하게 사용되는 촬영 거리의 경우입니다. 다른 촬영거리에서는, 특히 가장 근접한 촬영 거리에서는 수차가 나타나는 경향이 있습니다.

캐논의 플로우팅 시스템은 가까운 촬영거리에서의 수차를 억제시킵니다. 이 시스템은 특정 렌즈간의 간격을 촬영 거리에 일치하도록 조정합니다. 이로써 수차는 효과적으로 보정되게 되고 그 결과로 모든 촬영 거리에서 수차를 감소시켜 고품질의 이미지를 얻을 수 있게 됩니다.

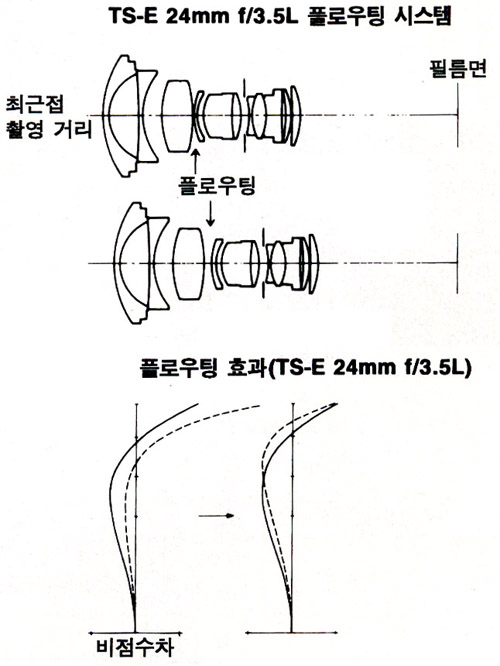

(그림) 플로우팅 시스템

6. 원형조리개 (CA, Circular Aperture)

어떤캐논 렌즈는 새로운 원형 조리게 유닛의 특징을 가지고 있어 렌즈가 정지 상태일 때, 보다 둥근 형태로 조리개가 개방되도록 곡선 형태의 조리개 날을 사용합니다. 이 조리개는 초점을 흐리게 한 배경을 원형으로 자연스럽게 강조하여 묘사하는데 특히 효과적입니다. EF 70-200mm f/2.8L IS 렌즈와 같은 렌즈들에서는 렌즈 개방이 f/2.8에서 f/5.6까지 거의 원형을 이룹니다.

이들 렌즈들은 캐논의 전자기식 조리개에서 이미 사용 가능한 이점들 - 부드럽고 일관된 렌즈의 조작성 (EOS-1v에서의 최대 10fps의 경우까지도), 거의 무소음의 조리개 제어와 렌즈 마운트에서의 기계식 레버나 스위치 부재 - 을 모두 그대로 유지합니다.

7. 풀-타임 수동 포커싱 (FT-M, Full time-manual focusing)

캐논 EF렌즈와 EOS 카메라는 매우 높은 AF 정밀도를 가지고 있습니다. 거의 모든 촬영 상황에서 빠르게 최적의 초점을 이루어낼 수가 있는 것입니다. 최근의 EOS 카메라는 AF가 사용중인 동안 사진의 구도를 더욱 자유로이 잡을 수 있도록 다중 포커싱 포인트가 장착되어져 있습니다. 또한 오토포커싱 모드에 우선하여 작동하는 캐논의 풀-타임 수동포커싱으로 사진촬영이 한결 더 유연하여 졌습니다. 이 기능들을 가지고 있는 렌즈들은 AF 모드에 있을 경우에도 수동 포커싱으로 전환할 수 있도록 해줍니다. 촬영자는 뷰파인더를 통해 보면서 포커스 모드 스위치를 바꾸지 않고 수동으로 초점을 조작할 수 있게 됩니다.

(그림) 전자식 수동 포커싱용 입력 펄스 보드

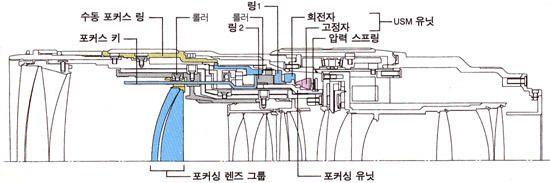

포커싱 링이 오토포커싱 중에 회전하지 않으므로 더 편안하게 잡을 수 있고 더 쉽게 수동 포커싱을 할 수 가 있습니다. 더우기 인체공학적인 디자인은 촬영자의 의도를 빠르게 전달해 줍니다. 풀타임 수동 포커싱은 두가지 종류가 있습니다. 한가지는 포커싱 링의 회정량에 따른 위치를 전자식 수동 포커싱이 감지하여 포커싱 모터가 전자식으로 구동됩니다. 다른 한 종류는 기계식 수동 포커싱으로 포커싱 링의 최전 위치에 따라 초점을 기계식으로 조절합니다.

참고문헌

1. EF렌즈카다로그. LG상사

2. http://www.usa.canon.com
