캐논 렌즈의 기술들 (7) 마지막

캐논 렌즈의 기술들 (7) 마지막 | 사진장비 이야기 2004/04/09 15:46

http://blog.naver.com/edilim/60001659731

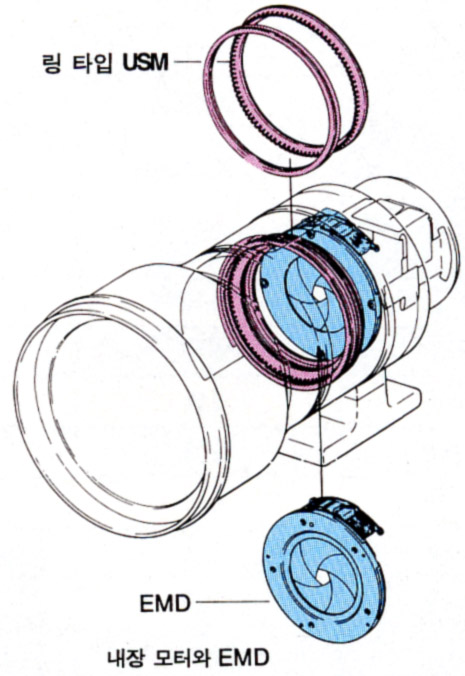

12. 대형의 완전 전자식 마운트 시스템 렌즈와 카메라 바디간의 종래의 인터페이스는 레버와 기어를 사용하여 맞물리는 방식의 기계식이었습니다. 이러한 방식은 제품의 마모와 소음과 같은 물리적인 문제점을 안고 있습니다. 또한 기능이 제한적이어서 보다 다양한 정보들의 교환이 불가능합니다. 캐논 EF 렌즈들은 이러한 기계식 링크를 전혀 사용하지 않습니다. 약 50가지의 항목들이 렌즈와 카메라 간에 실시간으로 디지털 신호로 교환되어 고속, 고정밀의 제어를 가능하게 만듭니다. 그리고 렌즈 마운트의 직경이 54mm로 충분하기 때문에 큰 조리개 값을 갖는 렌즈들과 TS-E 렌즈들과 같이 특수한 렌즈들이 사용될 수 있습니다. EF 마운트는 무한의 가능성을 지닌 첨단의 인터페이싱 시스템입니다. 13. 내장 모터와 EMD 캐논의 EF 렌즈 (TS-E와 MP-E 렌즈 제외)는 AF 모터가 내장되어 있습니다. 카메라 바디 기반 AF 모터에 비교하여 렌즈 기반 모터는 구동 전달 에너지에 있어 손실률이 더 낮습니다. 각각의 렌즈에 있어 가장 적합한 AF 모터가 선택되고 설치되어져 있기 때문에 AF 작동이 빠르고 조용하며 매우 정밀합니다. 또한 렌즈들은 EMD (전자기식 조리개)를 가지고 있어서 조리개를 전자식으로 제어합니다. 조리개는 전자식 다이얼과 노출 판독값에 따라 보내지는 전자식 펄스 신호로 설정될 수 있습니다. 조리개 제어 정밀도는 그 결과 어디에도 비할 바가 없습니다. (그림) 내장모터와 EMD 14. 내부 포커싱과 후부 포커싱 내부 포커싱 렌즈는 조리개의 앞부분에 포커싱 렌즈군이 위치하고 있는 반면에 후부 포커싱 렌즈는 조리개의 뒷쪽에 포커싱 렌즈군이 자리자고 있습니다. 두가지 포커싱 렌즈군이 자리자고 있습니다. 두가지 포커싱 시스템 모두 포커싱 렌즈군을 작게 만들어 줍니다. 이로써 오토포커스를 구동시키는 작동장치상에 부담을 최소화시킵니다. 그 결과 AF 속도는 더 빨라집니다. 또한 전체적인 광학시스템은 더욱 컴팩트하게 제작될 수가 있습니다. 포커싱 중에 렌즈가 또한 회전하지 않으므로 원형의 편광필터나 젤라틴 필터의 효과가 영향을 받지 않고 그대로 유지됩니다. 마치면서 이상으로 캐논렌즈의 쓰인 기술들을 카다로그를 중심으로 간단히 리뷰하였습니다. 참고문헌 1. EF렌즈카다로그. LG상사 2. http://www.usa.canon.com
